JTY-GD-G3 海湾烟感探测器(含底座) 光电感烟探测器 编码型

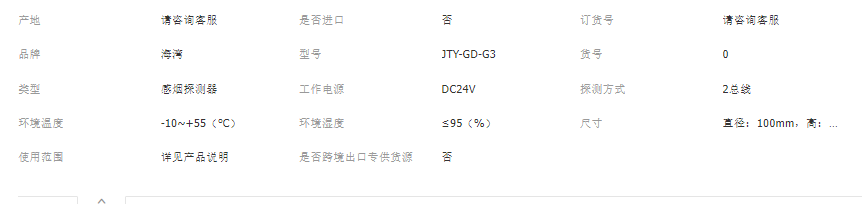

商品描述：

·  型号:JTY-GD-G3

·  名称:点型感烟火灾探测器

·  工作电源:DC12V～DC28V

·  环境温度:-10℃～+55℃

·  环境湿度:≤95%，不结露

·  尺寸:直径：100mm，高：56mm(尺寸含底座)

·  防护等级:IP23

·  重量:约120g

·  使用类别:通用

·  安装方式:点型探测器

·  编码方式:编码

·  类别:感烟探测器

·  别名:JTY-GD-G3烟感探头



一、JTY-GD-G3感烟探测器概述：

JTY-GD-G3点型光电感烟火灾探测器(以下简称探测器)是采用红外散射原理研制而成的点型光电感烟火灾探测器。JTY-GD-G3探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。

二、JTY-GD-G3感烟探测器特点：

 地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。
单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况。
具有温度、湿度漂移补偿，灰尘积累程度及故障探测功能。
无极性二总线信号。

三、JTY-GD-G3感烟探测器技术特性：

JTY-GD-G3烟感探头工作电压：信号总线电压：总线24V   允许范围：16V～28V
JTY-GD-G3工作电流：监视电流≤0.6mA  报警电流≤1.8mA
指示灯：报警确认灯，红色，巡检时闪烁，报警时常亮
编码方式：电子编码（编码范围为1～242）
保护面积：当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。空间高度为6米以下时，保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。
线制：信号二总线无极性
使用环境：
 温    度：-10℃～+55℃
 相对湿度≤95%，不凝露
外形尺寸：直径100mm   高56mm（带底座）
外壳防护等级：IP23
壳体材料和颜色：ABS，象牙白
重量：约120g
安装孔距：45mm～75mm
执行标准：GB 4715-2005

四、JTY-GD-G3感烟探测器结构特征与工作原理：

1.JTY-GD-G3探测器外形示意图如图1所示。





图1：JTY-GD-G3感烟探测器外形示意图

2.工作原理
探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用脉冲方式工作，可提高发射管使用寿命。



五、JTY-GD-G3感烟探测器现场接线模拟图：
